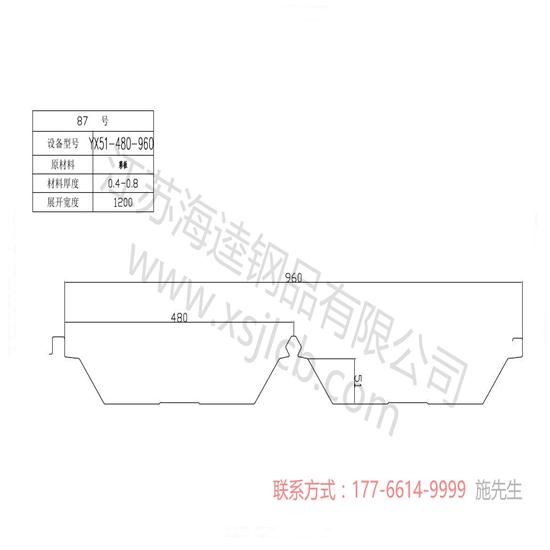

混凝土的厚度與壓型鋼板的波峰高度、梁間距、壓型板的厚度有關系，按照750板型的波高來看混凝土總厚度建議不低于250px這好個要設計一下，樓承板板肋應垂直2.2米方向，樓承板代替了受拉鋼筋，負筋也就是板頂鋼筋分布在鋼梁頂部垂直于鋼梁，采用直徑8mm間距200的三級鋼或二級鋼，兩邊伸出鋼梁邊緣約600mm即可，分布鋼筋采用一級鋼直徑6mm間距200mm即可樓承板上混凝土樓板鋼筋選型需要根據樓板的跨度大小，板厚，混凝土強度等級，板上荷載等來確定。



    選型原理：樓承板分布筋按圖示長度減保護層厚度保護層一般按15算扁擔筋按圖示長度加板厚但是板厚與圖示長度都必須減保護層厚度鋼筋搭接的話每8m的成型鋼筋長度算一個搭接10mm以下鋼筋不算搭接只算彎鉤長度搭接長度一般可以取30d,結構圖上一般都會說明搭接長度的取法你不用擔心彎鉤長度180度彎鉤按兩個彎鉤算12.5d增加長度135度彎鉤可以查表一般非抗震6mm鋼筋算80以后直徑每增加2mm加20mm算另外板的結構圖中一般很少出現135度彎鉤大部分都是直鋼筋與扁擔筋所以不需要計算鋼筋延伸率等直接按上述方法算預制板可以查表表中鋼筋重量型號都有所以更方便現澆板只用結構圖與結構說明就可以了對著圖來就行了。
